MGAG-L – Mainfix Schlauchverschraubungen für Mainflex Metallschläuche

Name: MGAG-L - Mainfix Schlauchverschraubungen für Mainflex Metallschläuche
Brand: Lagra Systemtechnik GmbH - MGAG-L - Mainfix Schlauchverschraubungen für Mainflex Metallschläuche
SKU: MGAG-L

Produktdatenblatt

Werkstoff: Metall

Ausführung: Starres Außengewinde

Material: Messing vernickelt

Temperatur min.: -40 °C

Temperatur max.: 105 °C

Schutzart: IP67

Gewindeart: Metrisch / PG / Zoll

Sonderanwendungen:

Zertifikat_MGAGL-MGAGDL-EMVR-EESO-EES_LAGRA

Produktbeschreibung

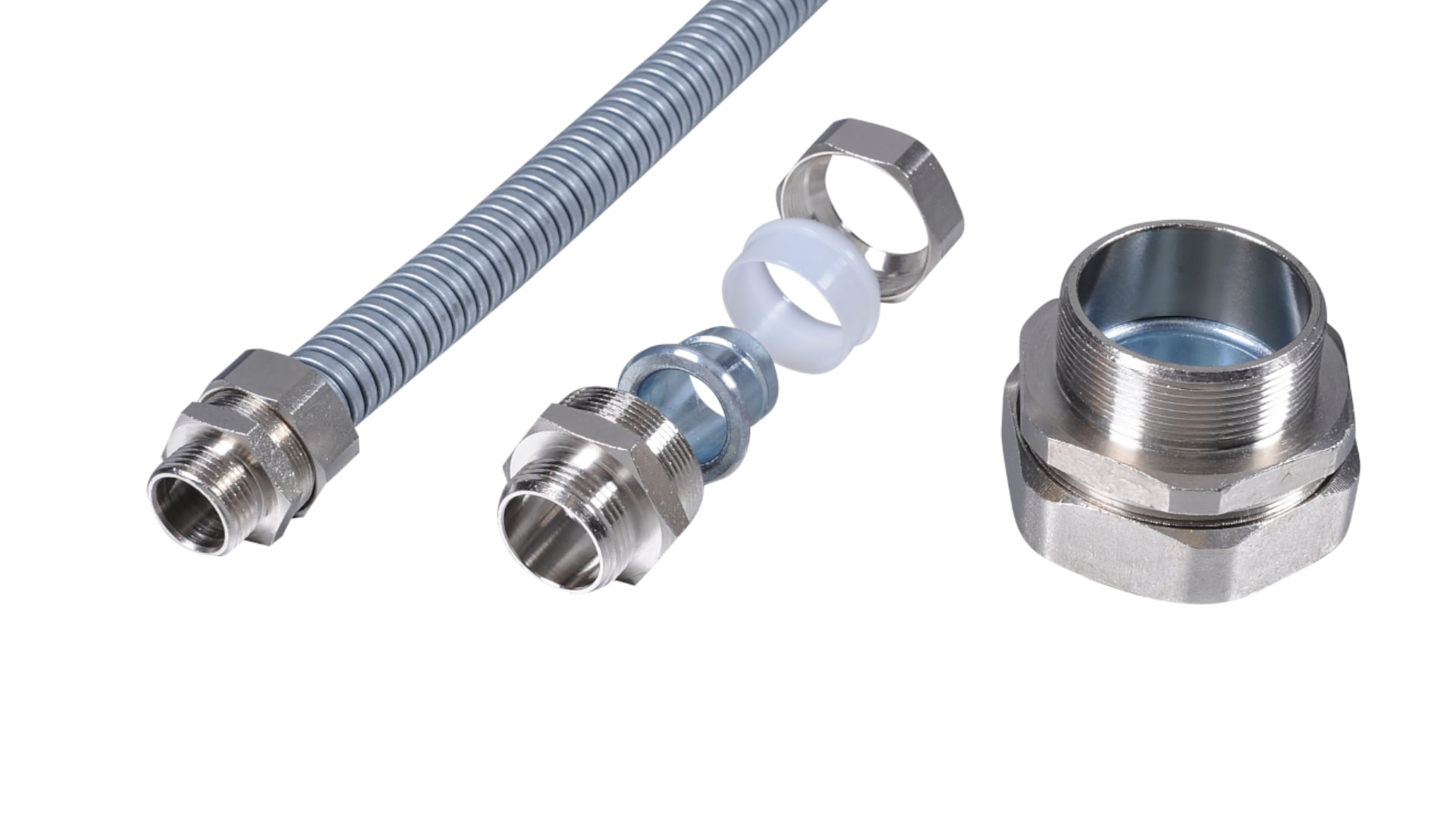

Verschraubung für Metallschutzschläuche bestehend aus Verschraubungskörper, Schlauchtülle, Dichtring und Überwurfmutter.

Kompatibel mit folgenden Schläuchen:

Metallschläuche blank:

S / SX / SA/ SAX

Metallschläuche mit leichtem Kunststoffmantel:

S-PVCL / S-PEL

Produktspezifikationen:

Art. Nr.	Gewinde	Schlauch NW	SW1	SW2	GL	ID	VPE Stk.
MGAG10M12L	M12	10	20	22	10	8,5	20
MGAG10M16L	M16	10	20	22	10	8,5	20
MGAG10M20L	M20	10	22	22	10	8,5	20
MGAG12M16L	M16	12	22	24	10	10,5	20
MGAG12M20L	M20	12	22	24	10	10,5	20
MGAG13M16L	M16	13	24	26	10	11,5	20
MGAG13M20L	M20	13	24	26	10	11,5	20
MGAG15M20L	M20	15	26	28	10	13,8	20
MGAG18M25L	M25	18	28	30	10	16,0	10
MGAG20M25L	M25	20	32	34	11	18,1	10
MGAG27M32L	M32	27	40	42	12	24,5	10
MGAG35M40L	M40	35	50	53	12	32,8	5
MGAG40M50L	M50	40	58	61	13	37,5	5
MGAG50M63L	M63	50	70	74	16	47,8	2
